METODOLOGÍA



Para determinar el proceso de convertir un modelo tridimensional de origen digital a una pieza física se llevaron acabo dos experimentos con dos tipos de plástico ABS y PLA, a los cuales se les aplicaron silicón y yeso para obtener los moldes apropiados para su fundición en metal.

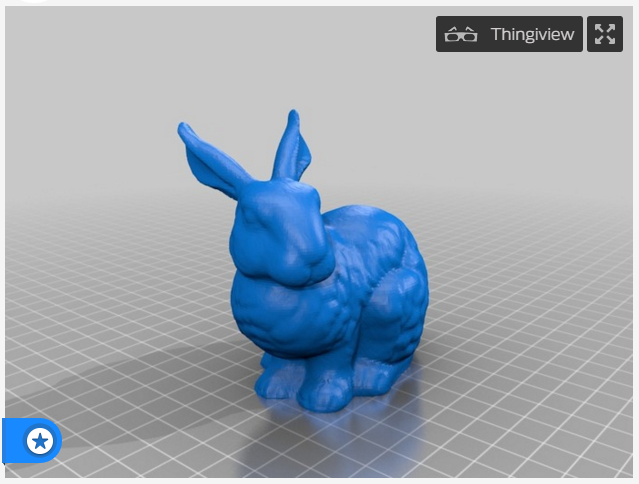

El primer paso es imprimir el modelo tridimensional apartir de un modelo virtual. Este modelo tridimensional se puede modelar de software o descargar de Internet.

En este caso, los archivos utilizados fueron descargado de Thingiverse.

Figura impresa en plástico PLA.

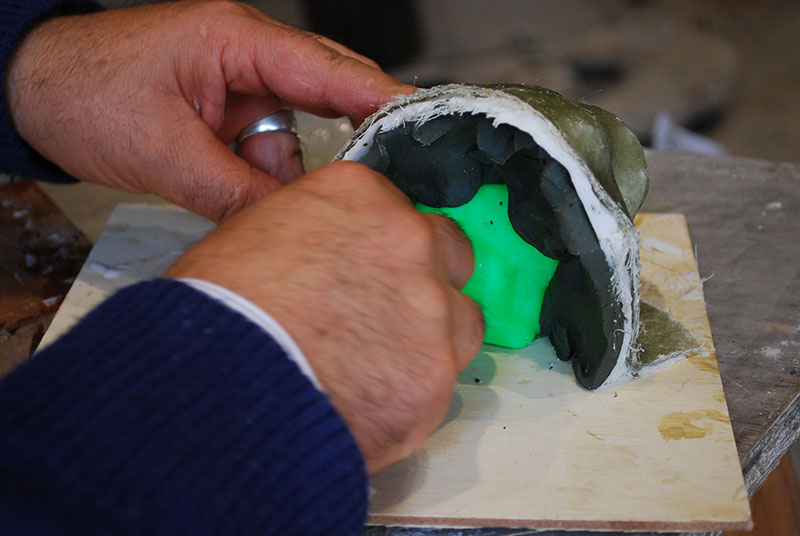

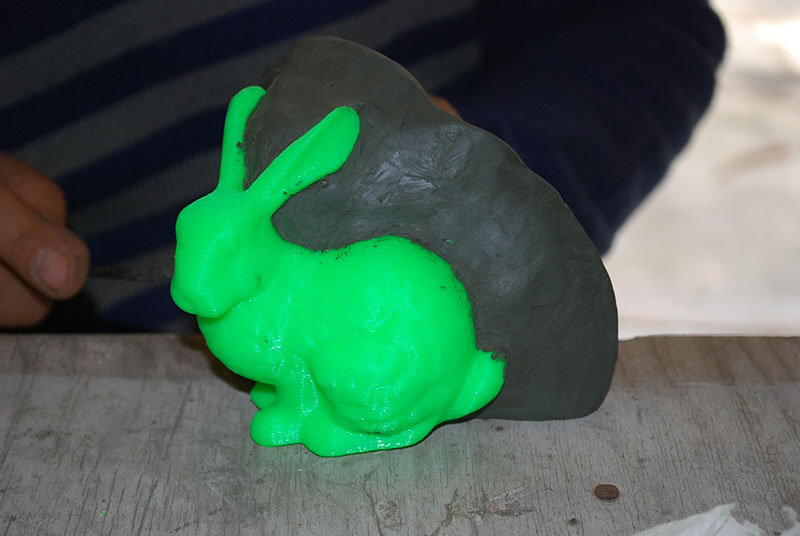

Antes de hacer el registro con plastilina de las figuras se agrega una capa de jabón. La figura verde fue impresa con plástico PLA y la figura amarilla con plástico ABS. .

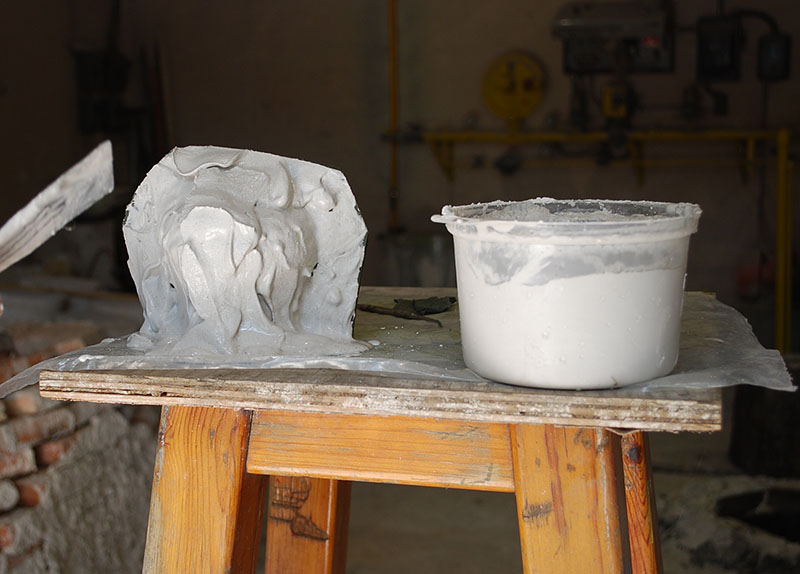

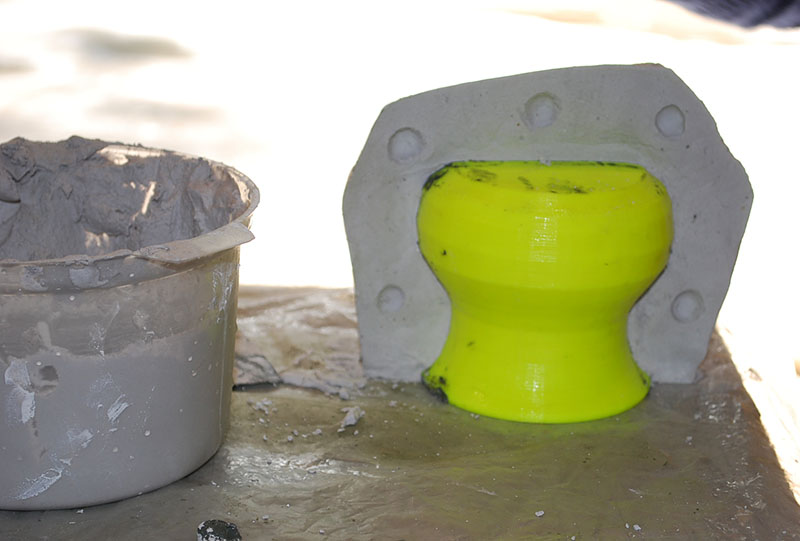

Cubierta de la figura de plástico ABS directamente con yeso.

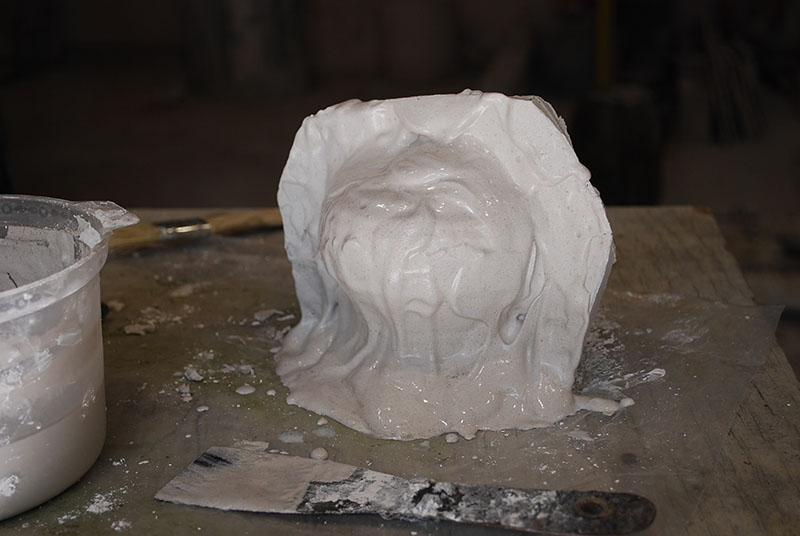

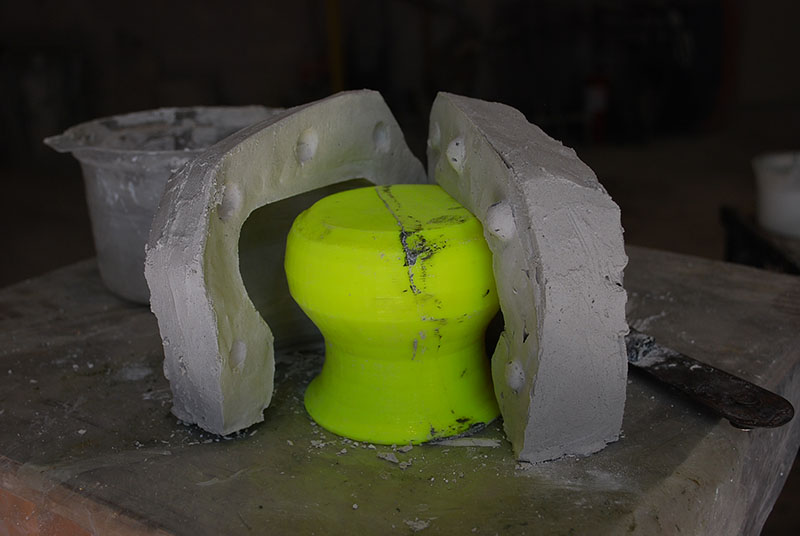

Molde de yeso para impresión en plástico ABS

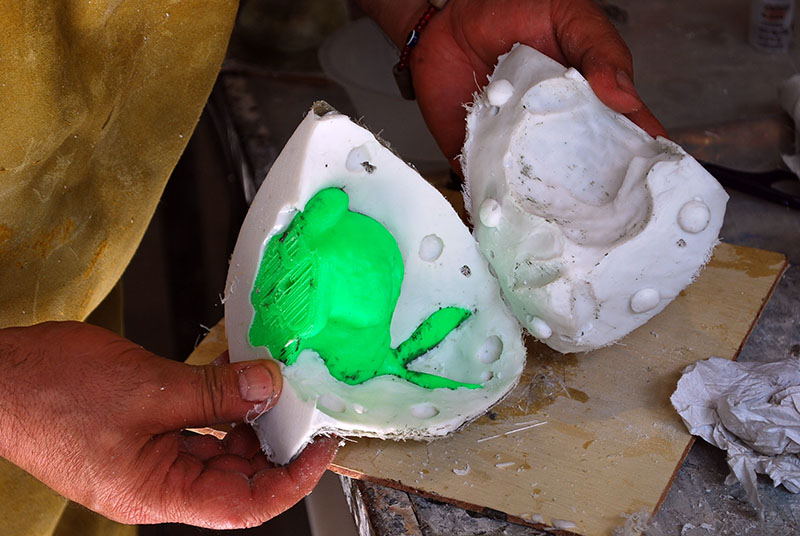

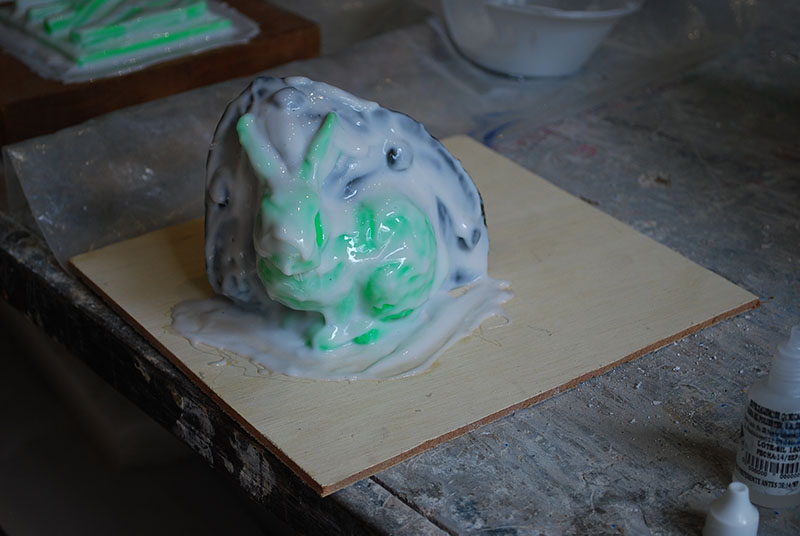

A la figura de PLA se le agregó una cubierta de silicón.

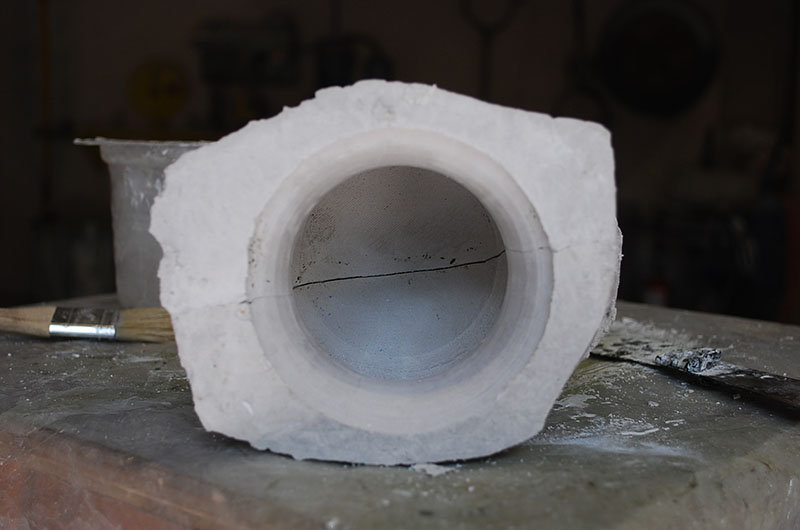

Molde de yeso listo

Después de la capa de silicón al molde de plástico ABS, se le agrega una capa de resina y fibra de vidrio.

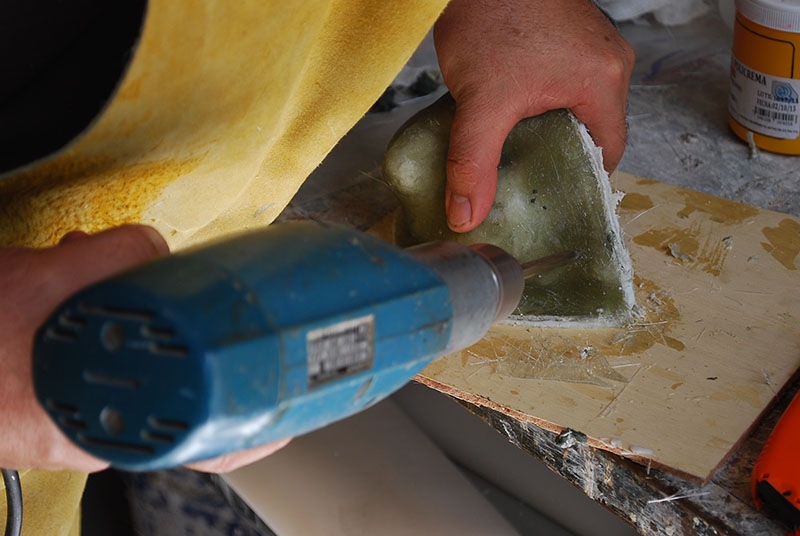

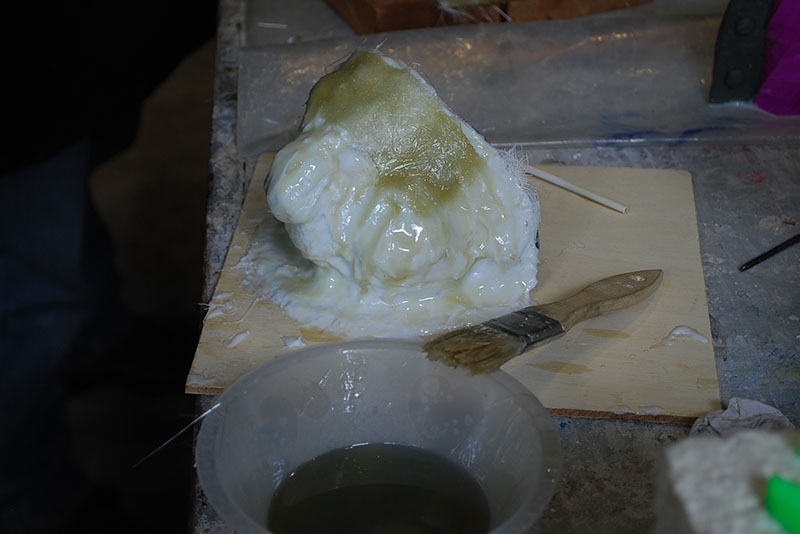

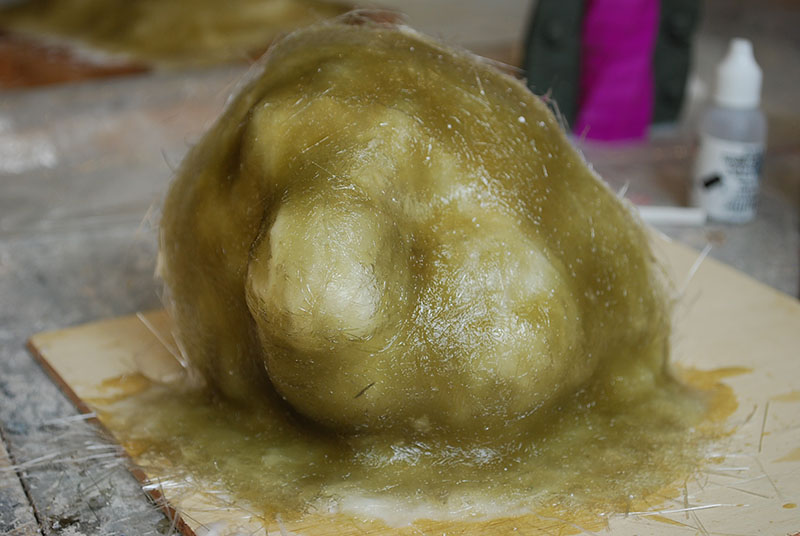

Preparación de molde de fibra de vidrio y silicón

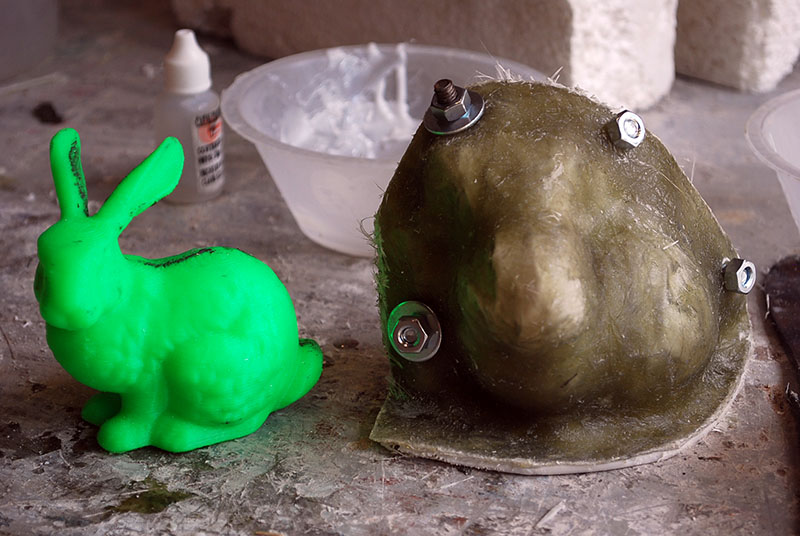

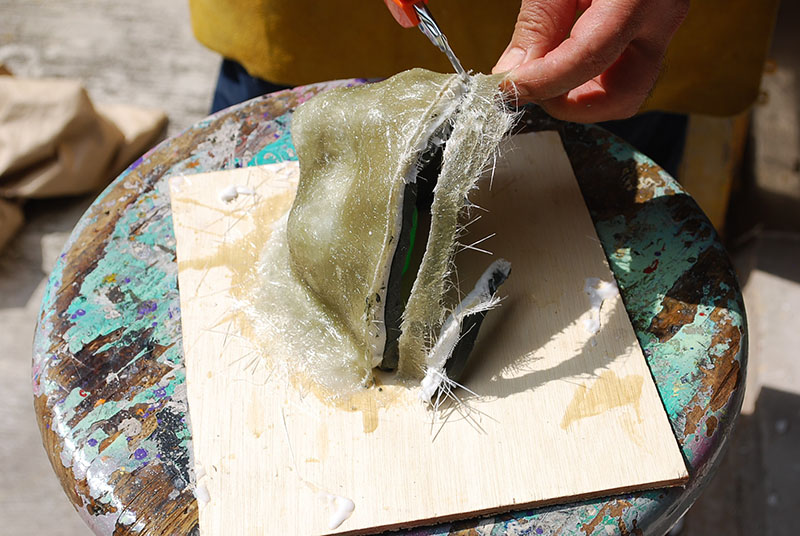

Molde de fibra de vidrio y silicón listo

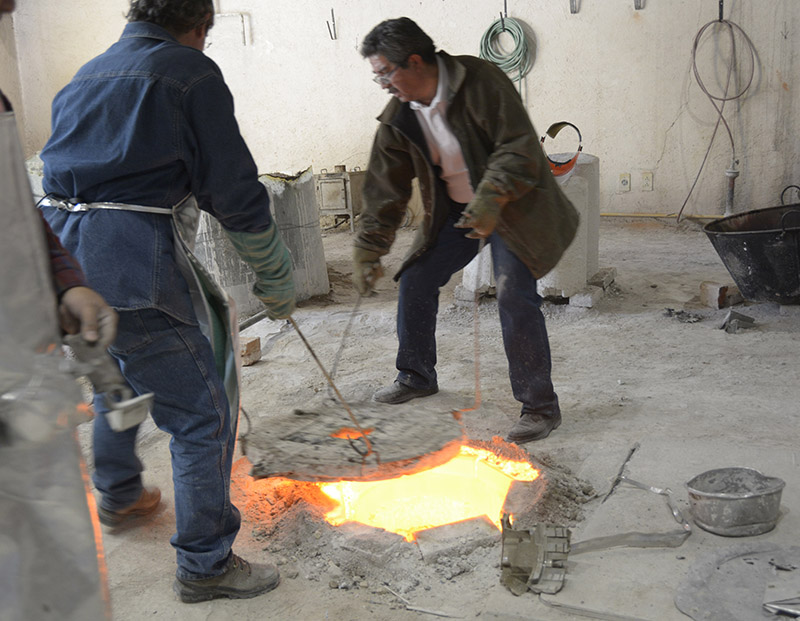

Preparación para la fundición.

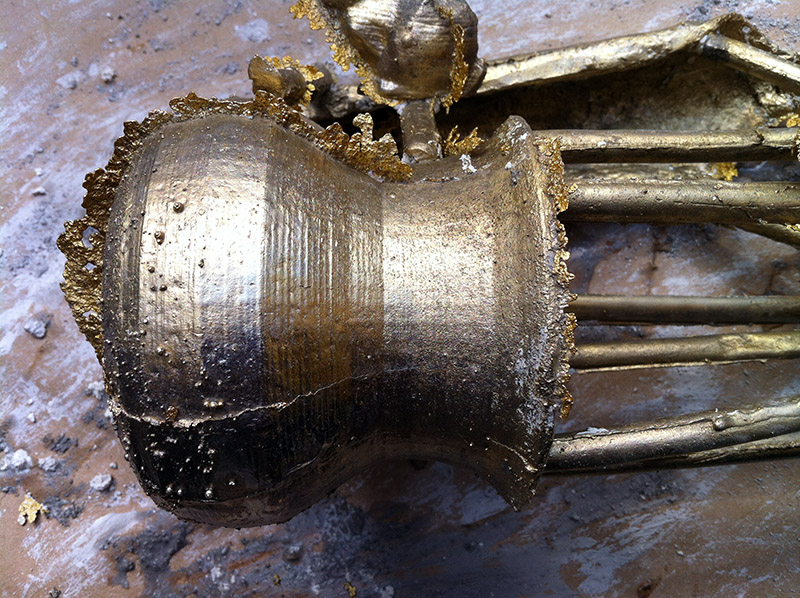

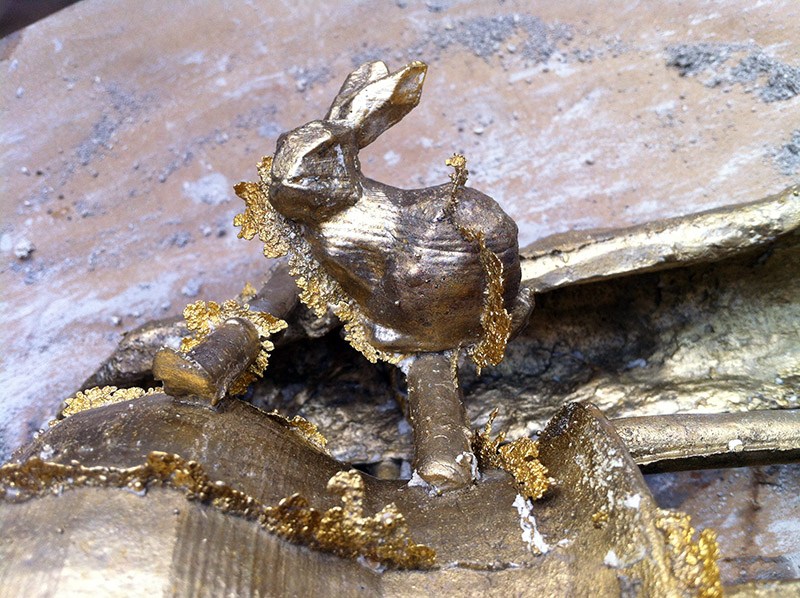

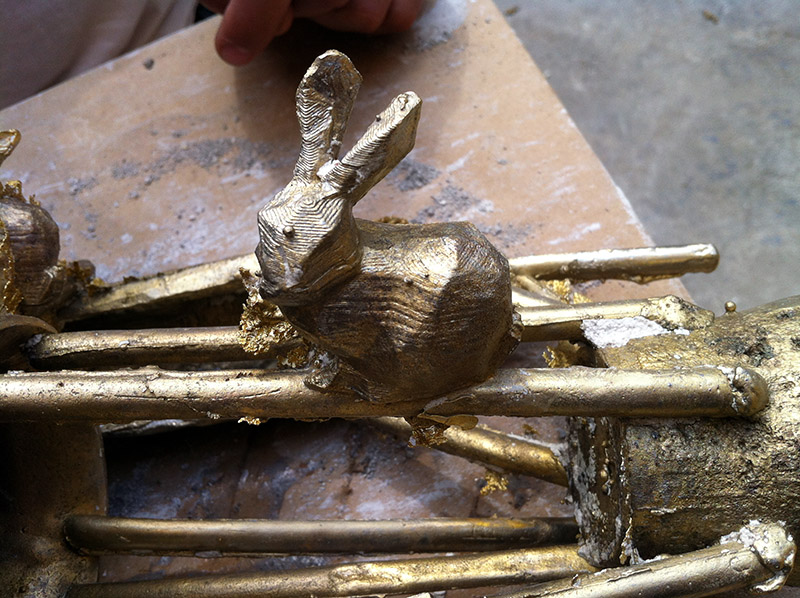

Pieza fundida en cobre.

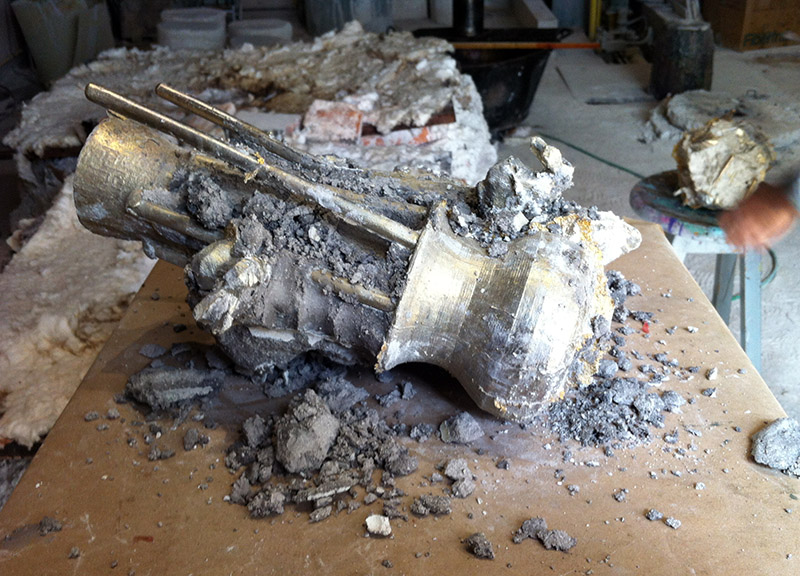

Resultados de la fundición.

En esta sección se presentan dos técnicas para la obtención de moldes para fundición apartir de modelos impresos en plástico y la producción piezas en fundición.

Este proceso permitió obtener moldes que sirven para la obtención de piezas fundidas en cobre, bronce o aluminio.

Los procesos de modelado e impresión en plástico fueron llevados acabo en el taller 9 (Multimedia) y la obtención de moldes y la fundición en el taller de Fundición, ambos ubicados en “La Esmeralda”.
